Telefono tolesgarrien bidalketa globalak gora egiten jarraitzen duten heinean,Fold Series LCD pantailakkontsumo-elektronika postmerkatuan teknikoki zorrotzenetako segmentu bat bihurtu dira. Pantaila lauko ohiko pantailetarako prozesu estandarizatuek ez bezala, pantaila malguek erronka bereziak dituzte egitura fisikoan, ezaugarri elektrikoetan eta hutsegite moduetan, probak, kalifikazioak eta birgaikuntzak egiteko gaitasun espezializatuak eskatzen dituzte.
IDCren datuen arabera, mundu mailako smartphone tolesgarrien bidalketa 22 milioi unitate baino gehiago izan ziren 2025ean, eta instalatutako oinarri pilatuak 50 milioi unitate gainditu zituen. Samsung-ek merkatu honen % 65 gutxi gorabehera dauka, eta bere Fold seriea Fold Series LCD Pantailen ondorengo konponketa-eskarien iturri handiena da. Industria-ikerketek pantailarekin erlazionatutako % 7-9ko hutsegite-tasa adierazten dute gailu tolesgarrietan erabili eta 12 hilabeteko epean, barra motako telefono tradizionalen % 3-5eko tasa baino nabarmen handiagoa. Bisagra-eremuko malgu-kableen hausturak, substratu malguaren deslaminazioa eta ukipen-sentsorearen hutsegite nagusien artean daude. Pantaila tolesgarri berrien ordezkapen-kostu ofizialak 200 eta 400 bitartekoak izaten dira normalean, 5-10 laneguneko itxaronaldiarekin. Errealitate honek bizkortu egin du Fold Series LCD Pantailen berreskuratze eta birgaitze-kanal profesionalen heldutasuna.

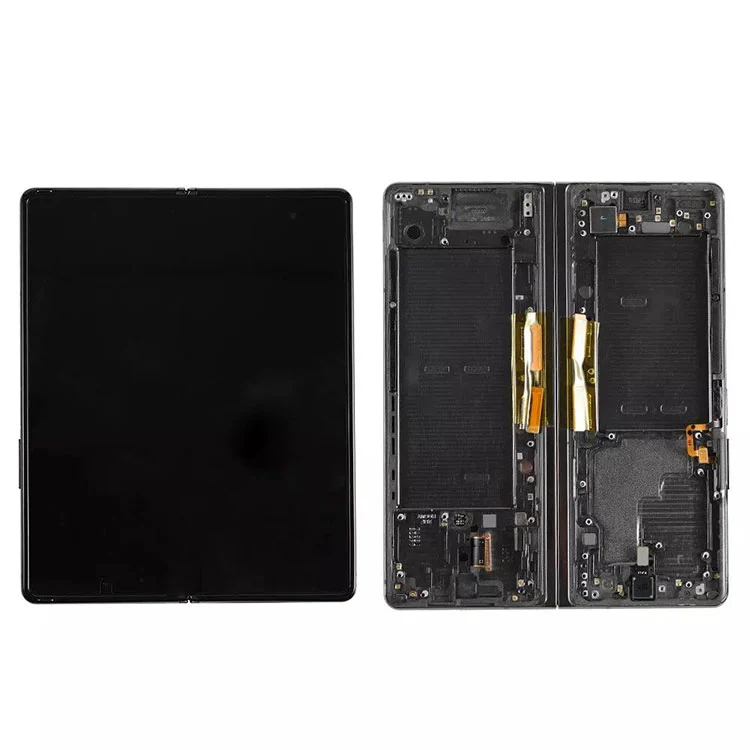

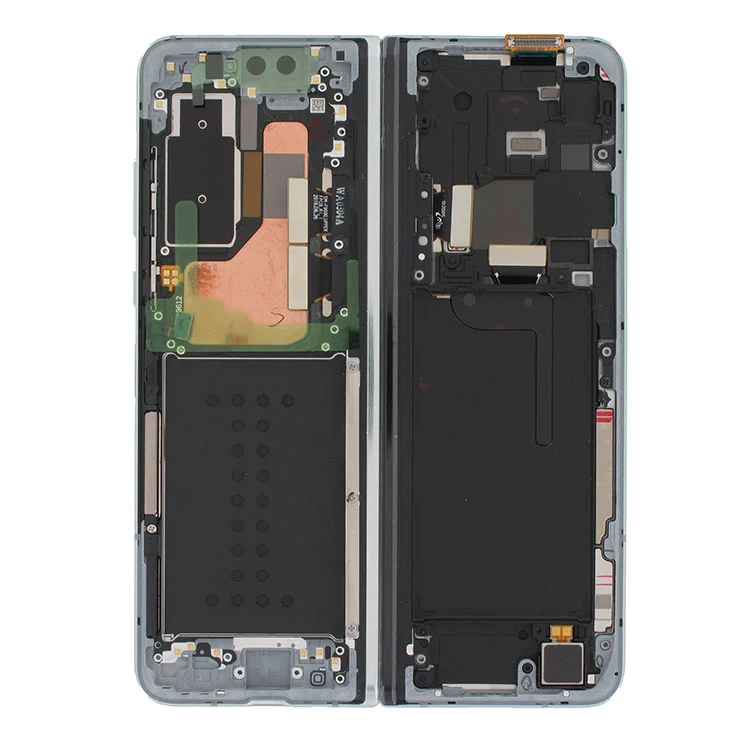

Ondorengo taulak gaur egun merkatuan eskuragarri dauden Fold Series LCD pantailen modelo-identifikatzaileak eta zehaztapen tekniko nagusiak aurkezten ditu:
| Produktu Eredua | Gailu bateragarria | Panel mota | Pantaila nagusiaren tamaina | Ebazpena | Freskatze tasa | Gidaria IC |
|---|---|---|---|---|---|---|
| Tolestu 6 LCD | Galaxy Z Fold6 | AMOLED dinamikoa 2X | 7,6" | 2160×1856 | 120Hz | S6SY761X |
| Tolestu 5 LCD | Galaxy Z Fold5 | AMOLED dinamikoa 2X | 7,6" | 2176×1812 | 120Hz | S6SY761 |
| Tolestu 4 LCD | Galaxy Z Fold4 | AMOLED dinamikoa 2X | 7,6" | 2176×1812 | 120Hz | S6SY760 |
| Tolestu 3 LCD | Galaxy Z Fold3 | AMOLED dinamikoa | 7,6" | 2208×1768 | 120Hz | S6SY759 |
| Tolestu 2 LCD | Galaxy Z Fold2 | AMOLED dinamikoa | 7,4" | 2213×1689 | 120Hz | S6SY758 |
| Tolestu LCD | Galaxy Fold (1. belaunaldia) | AMOLED dinamikoa | 7,3" | 2152×1536 | 60Hz | S6SY757 |
Bateragarritasun oharra:Konektoreen pinoutak eta malgu-kableen esleipenak desberdinak dira belaunaldien arabera. Belaunaldien arteko ordezkapena ez da onartzen.
Ingeniaritza ikuspegitik, porrotakFold Series LCD pantailakjarraitu identifika daitezkeen eredu fisikoak ausazko banaketa baino.
Bisagra-Eremu metalezko arrastoa neke-haustura
OLED panel malguaren azpian geruza anitzeko metalezko arrastoek (datu-lerroak, eskaneatu-lerroak, elektrizitate-lerroak) tolestean behin eta berriz tolesten direnean. Laborategiko datuek erakusten dutenez, Samsung-ek pantaila hauek 200.000 tolestara baloratzen dituen bitartean, mundu errealeko erabilerak bisagra-tolerantziarekin eta hautsaren sarrerarekin mikro-arraildurak sortzen ditu lagin batzuetan 80.000-100.000 zikloren ondoren. Saiakuntza elektrikoek marra bertikal bat edo gehiago erakusten dute (argia edo iluna), zirkuitu irekiak edo laburrak adieraziz. Hutsegite mota hau doitasun-lotura-ekipoen bidez zuzendu daiteke, haustura-puntuak 100x handitzepean kokatuz eta konexio elektrikoak berriro ezarriz film eroale anisotropoa (ACF) erabiliz termokonpresio loturarekin.
Substratu malgua delaminatzea ukipen-galera eraginez
Pantaila tolesgarrietako ukimen-sentsorearen geruzak normalean zilarrezko nanoharri edo sare metalikoko materialak erabiltzen ditu poliimidazko substratu malgu batean estalita. Luze tolestzeak substratuaren eta estalki beirazko itsasgarri optikoaren geruzaren arteko bereizketa lokalizatua eragin dezake, eta, ondorioz, ukipen-seinalea eten da. Sintoma tipikoa 2-3 cm-ko zabalera duen banda bat da pantailaren erdian zehar, ukipen erantzunik gabe. Horretarako, gela garbiko ingurunea garbitu eta birlaminatu behar da transmisio handiko itsasgarri optikoarekin hutsean lotzeko ekipoarekin. Konponketa-instalazioen % 12-15 baino gutxiagok arazo honi aurre egin diezaioke.
Driver IC edo Flex Cable hutsegite osoa
Fold Series LCD pantaila batzuk fisikoki kaltetu gabe agertzen dira, baina ez dute pantailako irteerarik erakusten. Matxurak isolatzeko probak normalean huts egin duen kontrolatzaile IC bat edo hautsitako kable malgutsu bat identifikatzen du bisagra eremuan zehar, seinalearen bideko puntu ahul mekanikoa adierazten duena. Diagnostiko-plakak erabiliz segmentu akastunak aurkitu ondoren, malgu-kablea ordezkatu daiteke edo gidariaren IC birbola egin daiteke. Konponketa-mota honek kostu txikiena du hiru porrot-kategoria nagusien artean, arrakasta-tasa % 85etik gorakoa baita.
Bost-mailako kalifikazio-araua
Berreskuratze profesionalek kalifikatzeko sistema findu bat ezarri dute Fold Series LCD pantailak prozesatzeko:
| Kalifikazioa | Definizioa | Proba Elektrikoen Araua | Xedapen Bidea |
|---|---|---|---|
| A | Funtzio osoko unitate ona | Ukipen desbideratzea <1,5 mm eremu osoan, distira uniformetasuna >% 85, pantaila-akatsik gabe | Birzirkulazio zuzena |
| B | Akats kosmetiko txikia | Funtzionalitate osoa, polarizazioko marradura txikiak edo markoaren higadura onartzen dira | Zirkulazioa garbitua, mailaz beheratua |
| C | Konpon daitekeen hutsegite funtzionala | Flexion haustura, IC porrota edo gidari-taularen anomalia, baina panela eta ukipen-geruza osorik | Sartu lotura/relaminazio prozesua |
| D | Konpon ezin daitekeen hutsegite funtzionala | Paneleko fluidoen ihesa, OLED erretzea edo substratuaren haustura fisikoa | Osagaien mailako piezen desmuntatu |
| E | Osatu报废 | Egituraren bidezko kalteak geruza anitzetan | Materiala berreskuratzea |
Benetako berreskuratze-lanetako industria-datuek erakusten dute bildutako Fold Series LCD Pantailen artean, A eta B kalifikazioak elkarrekin % 18-22 direla, C kalifikazioak % 35-40 eta D eta E kalifikazioak gainontzekoa. Huts egin duten pantailen erdiak baino gehiagok berrerabilpenaren edo osagaien berreskurapenaren balioa dute, LCD lau tradizionalen % 30 inguruko berrerabilpen tasa baino nabarmen handiagoa.
Fold Series LCD Pantailen kalifikazio zehatzak probatzeko ekipoen matrize dedikatu bat behar du:
| Proba Kategoria | Ekipamendua | Funtsezko zehaztapenak | Proba-elementuak |
|---|---|---|---|
| Elektrikoa | Bistaratzeko probatzailea | MIPI protokoloaren euskarria, 3.3V-5.5V erregulagarria | Grisen eskala, kolore solidoa, gradiente ereduak |
| Elektrikoa | Ukitu Test Board | 126 puntuko matrizearen eskaneatzea, ± 0,5 mm-ko zehaztasuna | Zona hilen detekzioa, noraeza neurtzea |
| Elektrikoa | Zahartze Rack | 72 ordu, 25°C-45°C zikloa | Ezkutuko hutsegiteen baheketa |
| Optikoa | Argi-transmisiorako taula | 5000-8000 Lux erregulagarria | Fluido-ihesak, birrintze-kalteak, polarizazio-burbuilak |
| Optikoa | Tolesturaren sakonera-neurgailua | Laser desplazamendu-sentsorea, ± 0,01 mm-ko doitasuna | Tolesturaren sakoneraren neurketa fisikoa |
| Ikusgarria | Mikroskopioa | 100-200x handitzea | Urrezko hatz oxidazioa, mikro-arraildurak |
| Fidagarritasuna | Tenperatura/Hezetasun Ganbera | 60°C / % 90 RH | Konponketa osteko egonkortasunaren baliozkotzea |
| Fidagarritasuna | Tolestu probatzailea | 15-20 ziklo/minutu, angelu programagarria | Bend bizitzaren laginketa |
Berreskuratutako Samsung Fold serieko pantailen azterketak belaunaldien arteko hutsegite moduen banaketa desberdinak erakusten ditu:
| Pantaila eredua | Flex haustura | Ukitu delaminazioa | IC/Flex kablea | Bestela | Konpongarritasun-tasa orokorra |
|---|---|---|---|---|---|
| Tolestu 6 LCD | %41 | %18 | %24 | %17 | %67 |
| Tolestu 5 LCD | %44 | %16 | %22 | %18 | %68 |
| Tolestu 4 LCD | %46 | %15 | %21 | %18 | %68 |
| Tolestu 3 LCD | %52 | %12 | %19 | %17 | %71 |
| Tolestu 2 LCD | %48 | %14 | %20 | %18 | %69 |
| Tolestu LCD | %38 | %10 | %35 | %17 | %72 |
Fold 6 eta Fold 5 belaunaldi berrienek apur bat hobetutako kable malguaren diseinua erakusten dute, haustura-tasa txikiagoarekin, Fold 3-rekin alderatuta. Lehen belaunaldiko Fold pantailek kontrolatzaileen IC hutsegite-tasa handiagoak dituzte, baina orokorrean errazagoak dira konpontzen, belaunaldi guztien artean konpongarritasun orokor handiena lortuz.
Honako hauek dira Fold Series LCD pantailen erreferentziazko prezioen tarteak B2B banaketan kalifikazioaren arabera (USD, unitateko, 2026ko Q1 merkatuko datuak):
| Pantaila eredua | A maila | B maila | C maila (konponduta) | D maila (zatiak) |
|---|---|---|---|---|
| Tolestu 6 LCD | $ 165-190 | $ 140-160 | $ 85-105 | $ 35-45 |
| Tolestu 5 LCD | $ 110-130 | $ 90-110 | $ 55-70 | $ 25-35 |
| Tolestu 4 LCD | $ 80-95 | $ 65-80 | $ 40-50 | $ 18-25 |
| Tolestu 3 LCD | $ 55-65 | $ 45-55 | $ 30-38 | $ 12-18 |
| Tolestu 2 LCD | $ 35-45 | $ 28-35 | $ 18-25 | $ 8-12 |
| Tolestu LCD | $ 25-32 | $ 18-25 | $ 12-18 | $ 5-8 |
Prezioen oharrak:A mailako unitateak kalitate onekoa behar duten konponketa-kanaletara egokitzen dira. C mailako konpondutako unitateek (loturaren ondorengo edo polarizatzaileen ordezkapena) funtzionalitate osoa eskaintzen dute prezioarekiko sentikorrak diren erosleentzat. D mailako piezak malgu-kableak, gidariaren ICak eta polarizatzaileak eskaintzen dituzte osagaien mailako konponketetarako.
SeirentzatFold Series LCD pantailak(Tolestu 6 / Tolestu 5 / Tolestu 4 / Tolestu 3 / Tolestu 2 / Tolestu LCD), kalitate osoko hornidura egonkorra eskuragarri dago, besteak beste:
Bidalketa guztiei pantaila-probak, eremu osoko ukipen-eskaneatzea eta ikusmen-kalifikazioa egiten zaizkie proba-txostenekin.
